■57SG系列行星減速步進電機特性
57SG系列行星減速箱步進電機特點：
1. 一級減速，回轉精度≦12弧分
2. 二級減速，回轉精度≦20弧分
3. 低噪聲，噪聲≦60dB
4. 長壽命，壽命到達8000H
■ 57SG系列行星減速步進電機選型參數表
|
型號 |
基本 步進角 |
額定 電流 |
保持 力矩 |
速度 范圍 |
引線數 |
減速機 長度L |
電機 長度L1 |
減速比 |
|
單出軸 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
mm |
|
|
57SG1400-005 |
0.36 |
4.0 |
11.59 |
0-240 |
4 |
55 |
77 |
1:5 |
|
57SG1450-005 |
0.36 |
4.5 |
7.13 |
0-240 |
4 |
55 |
55 |
1:5 |
|
57SG1400-010 |
0.18 |
4.0 |
23.18 |
0-120 |
4 |
55 |
77 |
1:10 |
|
57SG1450-010 |
0.18 |
4.5 |
14.25 |
0-120 |
4 |
55 |
55 |
1:10 |
|
57SG2400-020 |
0.09 |
4.0 |
43.92 |
0-60 |
4 |
70 |
77 |
1:20 |
|
57SG2450-020 |
0.09 |
4.5 |
27 |
0-60 |
4 |
70 |
55 |
1:20 |
■ 57SG系列行星減速步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
57SG1400-005 57SG1450-005 57SG1400-010 57SG1450-010 57SG2400-020 57SG2450-020 |
MD-2507 |

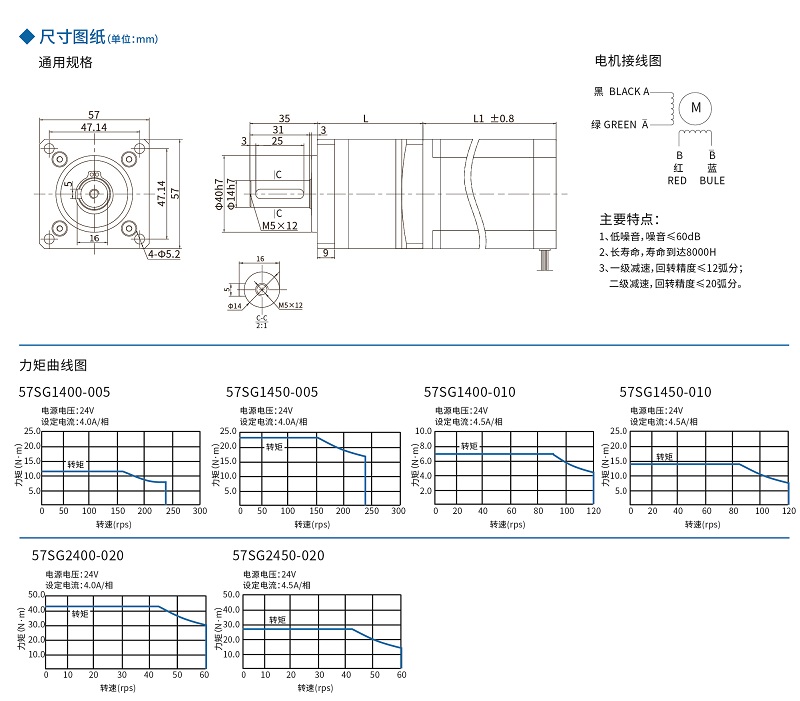

■ 57SG系列行星減速步進電機尺寸圖及接線圖
